概述：

电气火灾监控仪是我司研制智能表计多年的经验研发的新型产品，具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输,实现LCD现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。

配套NTC型温度传感器（选配），测温页面分为a、b页面，每个页面显示3条温度数据。

配套剩余电流互感器（选配），剩余电流报警门限值时，继电器触发报警产生事件记录。

可监测2~31次谐波（选配），

自带1路485通讯（标配），1路有功电能脉冲输出（标配），2DI（标配），2DO（标配）

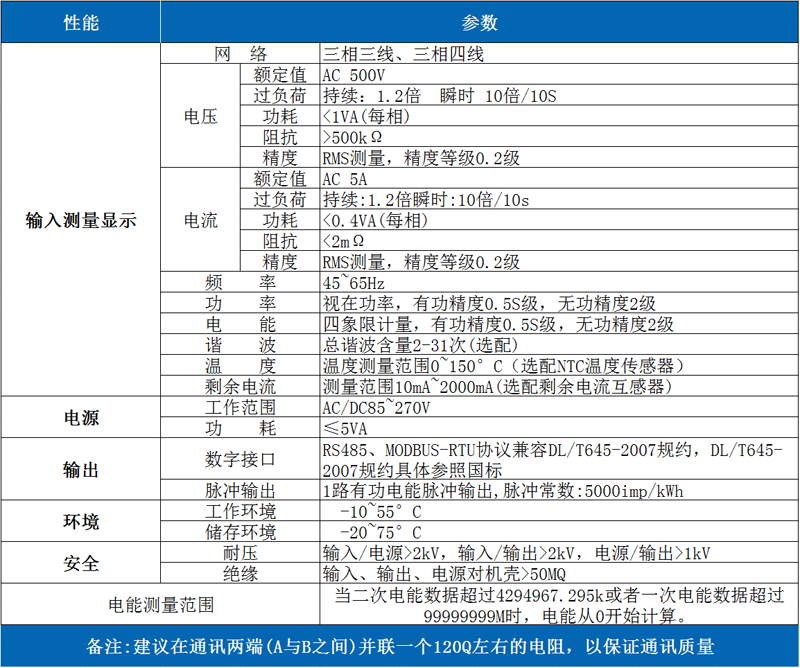

技术参数：

功能特点：

■ 测量(标配)：三相电流、电压、总有功功率、总无功功率、功率因数、总视在功率、频率、分相有 / 无功功率、分相功率因数、有功电能、无功电能

（选配：分相视在功率、三相电流不平衡度、三相电压不平衡度）

■ 6路温度测量（选配NTC温度传感器）可检测配电箱、线缆或线缆连接处的温度。当温度超过门限值，且持续时间达到设定的延时动作时间后，对应的继电器触发报警动作，并生成事件记录。

■ 剩余电流（选配剩余电流互感器1A/0.5mA）在线监测配电线路的剩余电流，当超过剩余电流报警门限值，且持续时间达到设定的延时动作时间后，对应的继电器触发报警动作，并生成事件记录。

剩余电流测量范围10mA~2000mA。

■ 2-31次总谐波（选配），

■ 复费率功能（选配）6时区、6时段，有4个费率，尖、峰、平、谷针对费率号1、2、3、4。

■ 电能脉冲输出（标配）提供1路有功电能。

■ 开关量输出/输入（标配）：提供2路开关量输出、2路开关量输入

■ 1路485通讯：MODBUS-RTU协议

■ 事件记录：当继电器报警或复位时，产生事件记录，可保存前100条事件记录。

■ 日历时间（选配）：显示当前年月日例：2019年11月21日8点37分23秒。

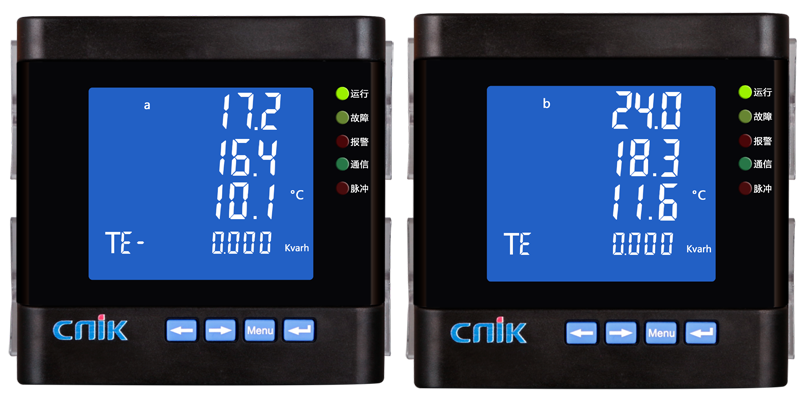

页面显示

温度：

                                                                                                         a /b页面共显示6路温度

                                                             配套产品

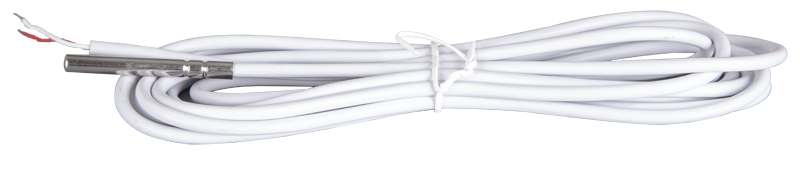

名称：NTC温度传感器

概述：测配套使用我司提供的NTC型温度传感器，可检测配电、线缆或线缆连接的温度。温度超过门限值且持续时间达到设定的延时动作时间后，对应的继电器触发报警动作，且产生事件记录。温度传感器的安装必须稳固，防止跌落造成线路短路。

        温度测量范围0~150℃

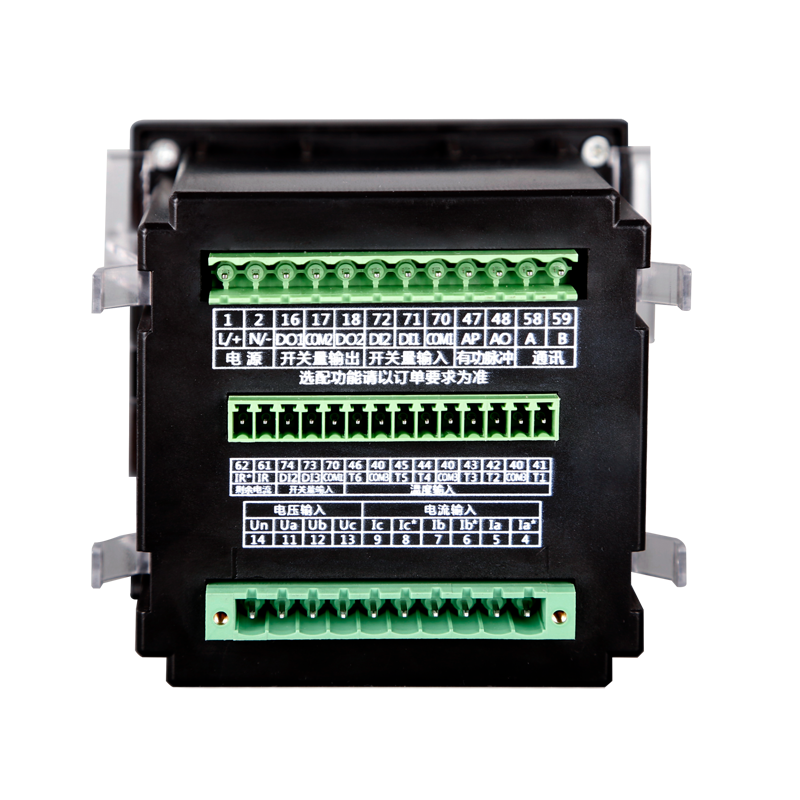

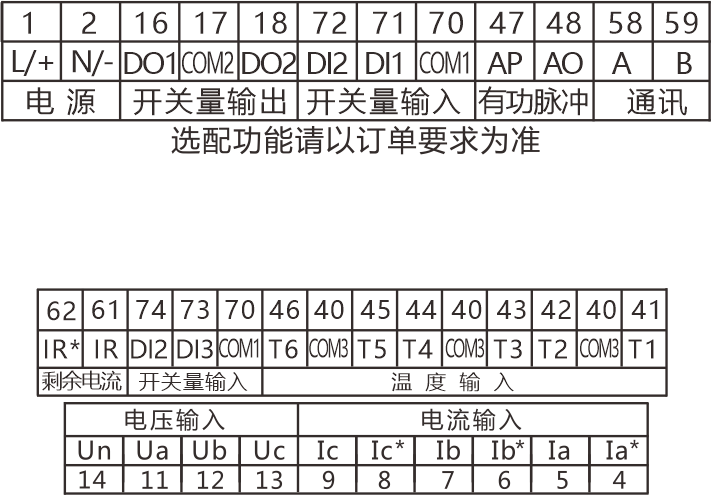

接线方式
