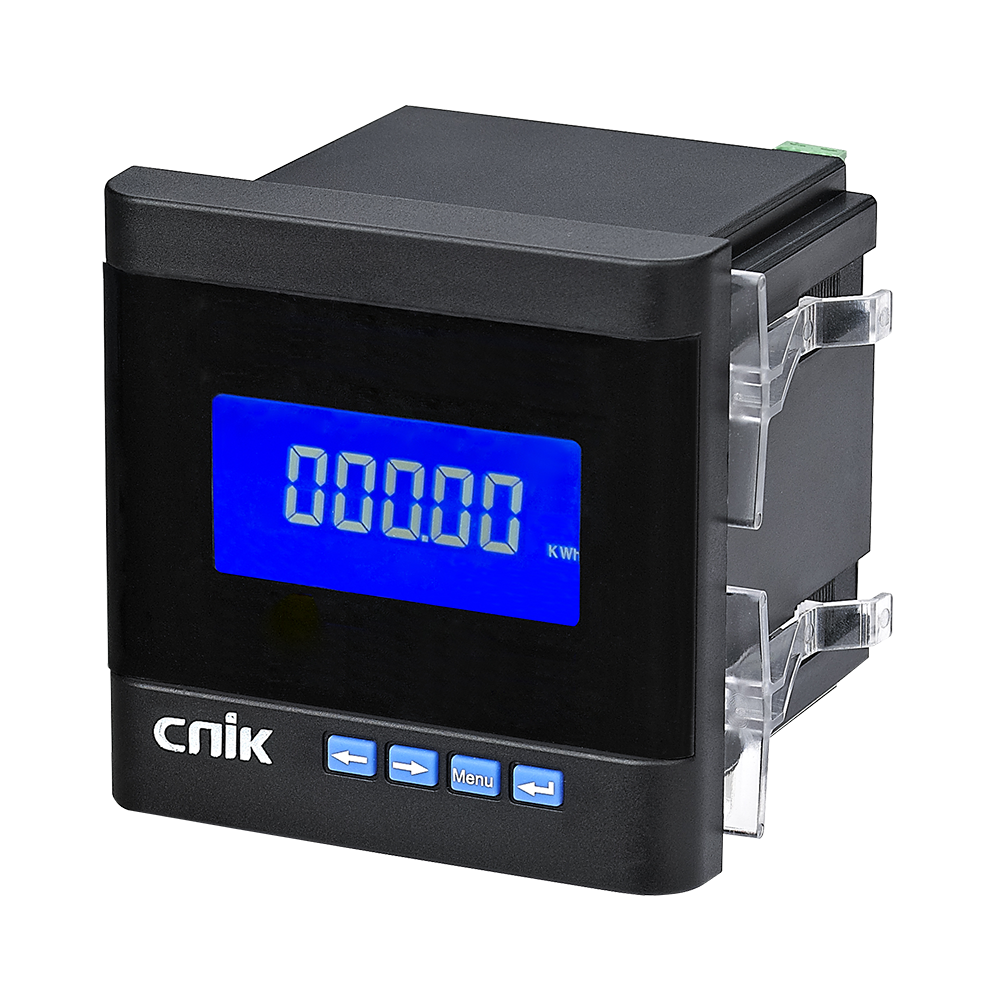

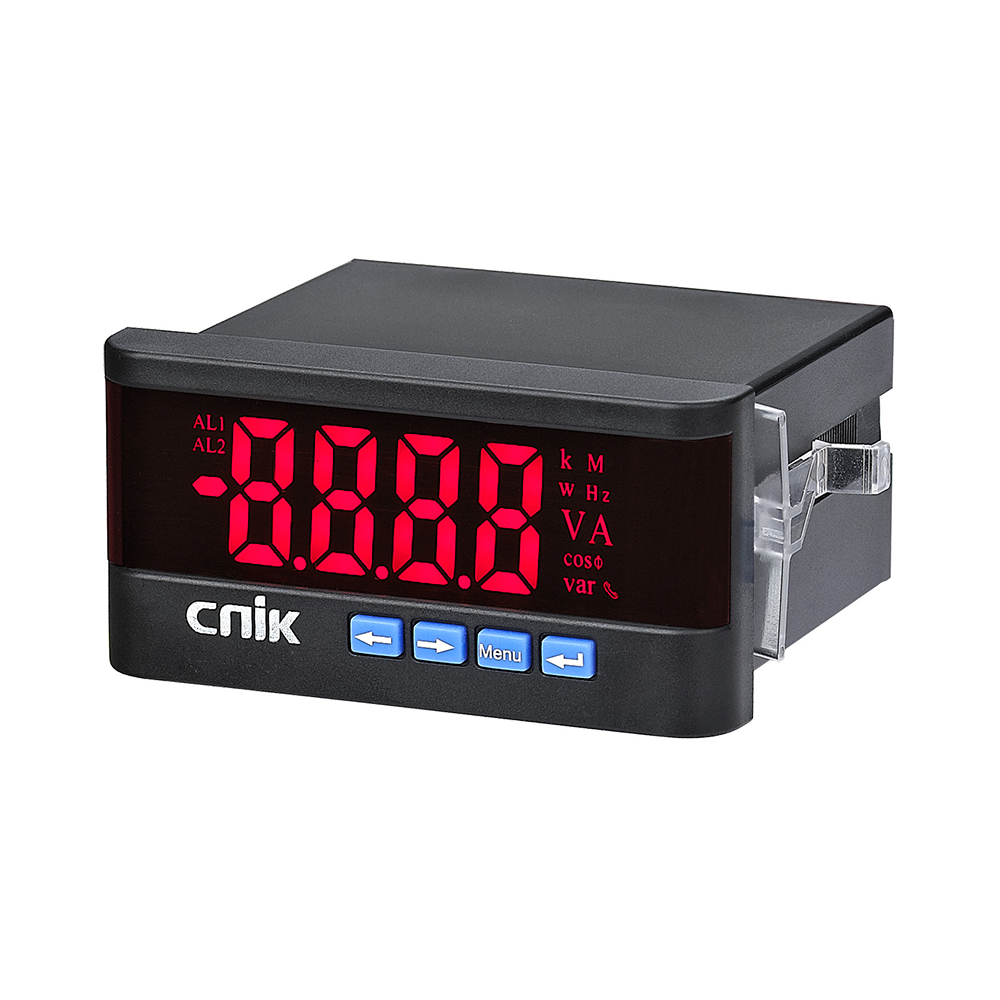

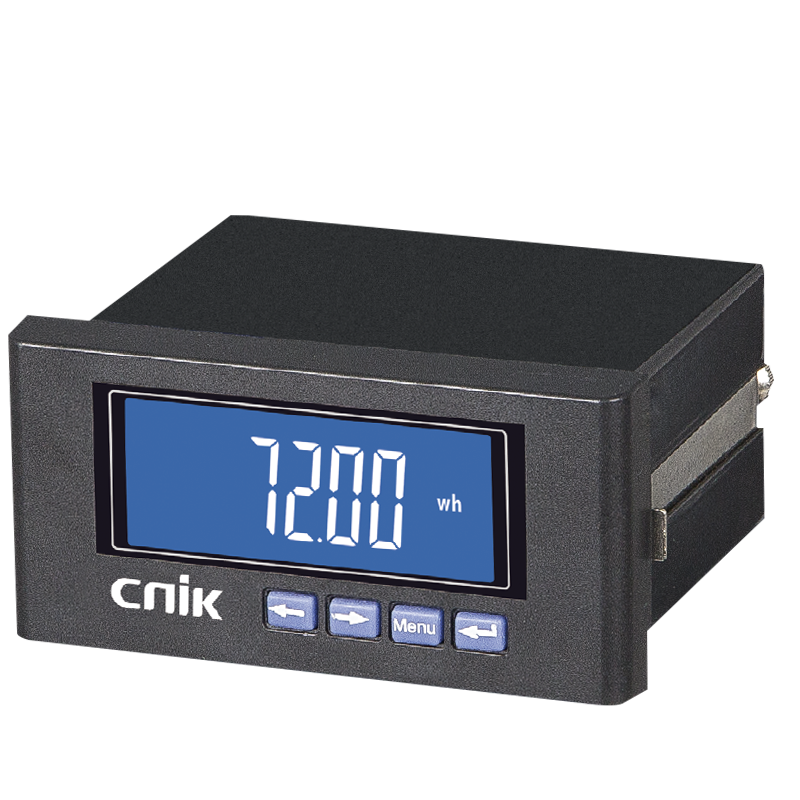

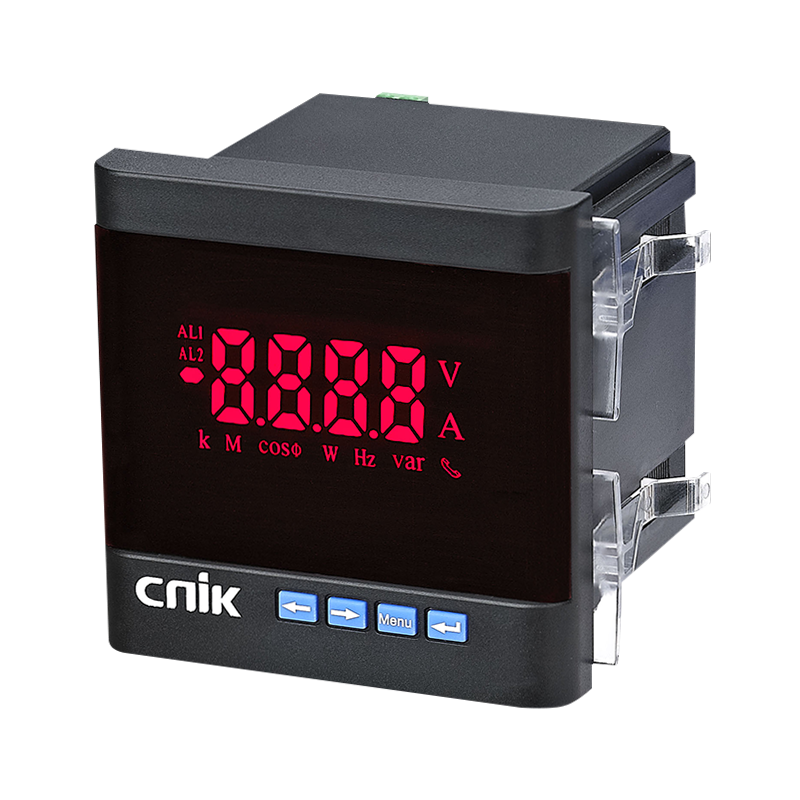

单相多功能电力仪表
具有可编程测量、显示、数字通讯和电能脉冲、变送输出等功能的单相多功能电力仪表

概述

单相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲、变送输出等功能的多功能电力仪表 , 能够完成电量测量、电能计量、数据显示、采集及传输,可广泛应用变电站自动化,配电自动化、智能建筑、企业内部的电能测量、管理、考核。 测 量 有 U、I、P、Q、F、PF、Wh、Varh 或部分参数。

实现 LCD 液晶屏分页显示和远程 RS-485 数字通讯接口,采用MODBUS-RTU 通讯协议。



外形尺寸:96×96/80×80/72×72/48×96

开孔尺寸:91×91/76×76/67×67/44×92           单位mm(毫米)

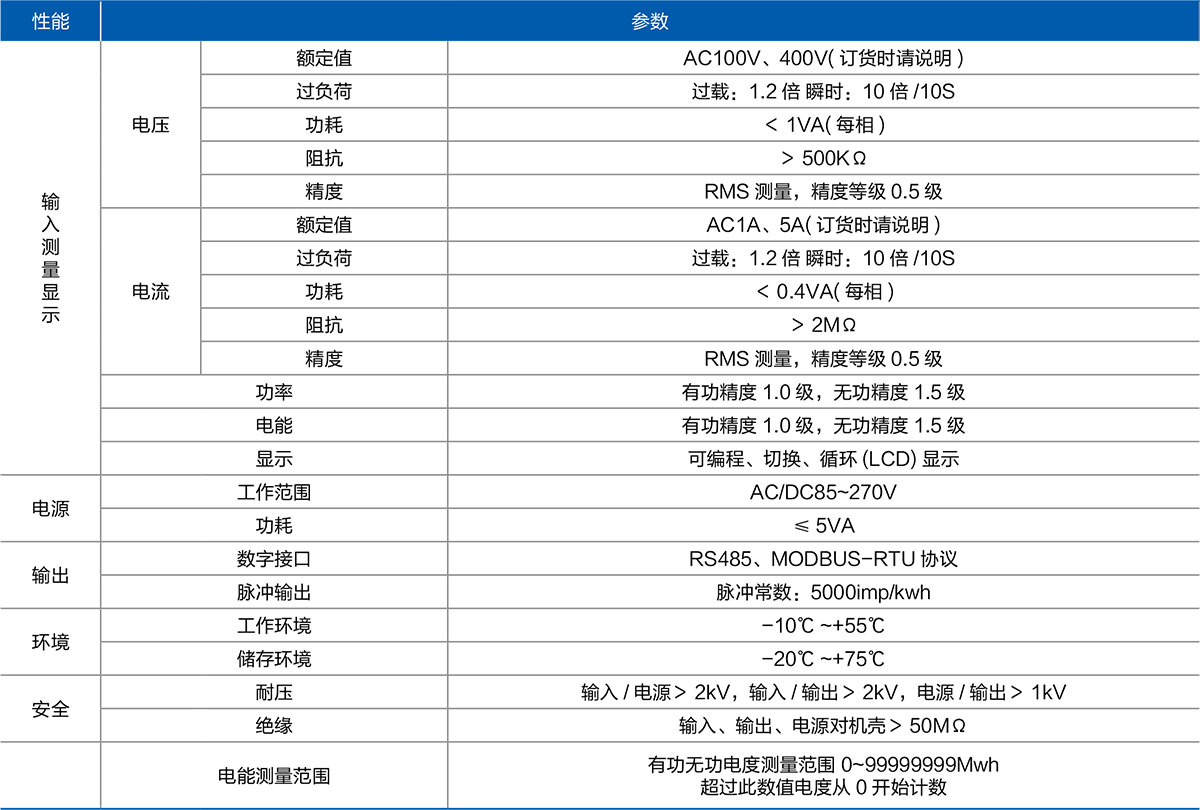

技术指标



功能及特点

■ 测量:电流、电压、有功功率、无功功率、有功电能、无功电能、功率因素、频率

■ 显示:STN 蓝屏、宽视角、高品质、高清晰 LCD 液晶屏显示

■ 通讯:RS485 通讯,MODBUS-RTU 协议,具有组网通信功能

■ 输入:二路开关量输入 (2DI)

■ 输出:二路开关量输出 (2DO)、一路模拟量输出 (1AO)


选型


注:以上“√”表示该型号具备此项功能,“ ---”则表示不具备此功能。

CNIKDT48L-E 可选配 2DO、2DI、1AO 一路脉冲或 1DO、2DI、1AO、1-2 路脉冲。



附加功能




安装尺寸





外形尺寸
