电子式电能表（导轨式）
7P三相多功能电力仪表
7P多功能导轨表，可实时显示三相电能、电压、电流数据。总、尖、峰、平、谷电能分别存储，并保存在相应存储单元中。
概述
7P三相多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用 LCD 显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用 RS485 通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。该仪表具有体积小、 精度高、可靠性好、安装方便等优点，性能指标符合国际 GB/T17215、GB/T17883 和电力行业 DL/T614 对仪表的各项技术要求。

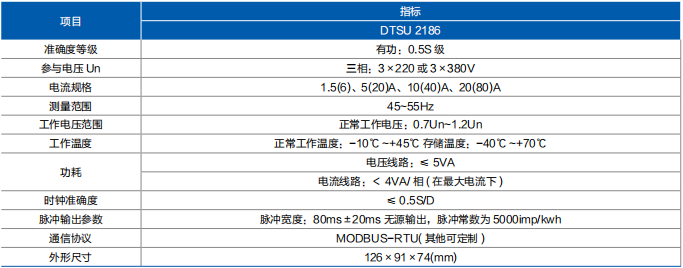

技术指标
功能及特点
计量
■ 计量正向和反向电能，并具有功率方向自动识别和指示等功能。
■ 总、尖、峰、平、谷电能分别存储，并保存在相应存储单元中。
■ 电表内能存储 3 个月的数据，默认电量冻结转存日为月未 24 时 ( 月末冻结 )。
■ 断电后所有存储数据不丢失，并能保持 10 年以上。
时钟及时段费率
■ 时钟误差在 0.5s/ 天以内，具有日历、计时和闰年自动切换功能。
■ 可编程设置尖、峰、平、谷 4 种费率， 日时段可设 8 个时段， 时段最小间隔为 1 小时。
显示
■ 7 位宽温型 LCD 显示。
■ 可实时显示电压、电流有效值，可实现数据轮显，循环显示时间为 4s。
■ 电能脉冲用红色 LED 指示。
■ 四种费率时段尖、峰、平、谷汉字指示。
输出
■ 有功电能脉冲输出，用于校表、采集电能量。
编程
■ 编程设置通过上位机进行。
■ 时间日期设置。
■ 电表地址设置。
■ 费率时段设置。
■ 电量底数清零设置。
通信
■ 用于参数设置及抄表。
■ RS485 通信接口，MODBUS-RTU 通信协议。

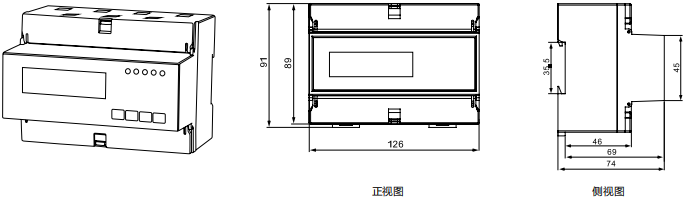

安装尺寸

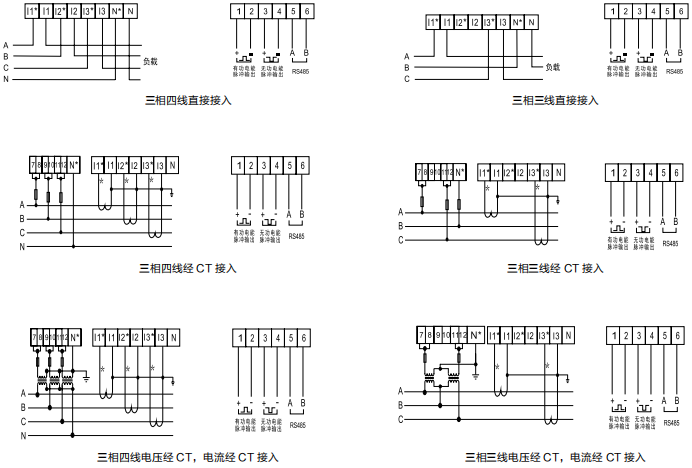

接线方式
该系列三相多功能电力仪表支持直接接入和经电流互感器 CT 接入两种接一方式。
注：实际接线时请以仪表实物测接线图为准，其中，三相多功能电力仪表的接线图中变量 6 表示无功脉冲和时钟脉冲的可选性。
( 默认为脉冲输出 )
