电动机保护
CNIK600E 电动机保护器
对额定电流范围内的电动机进行过载、欠载、断相、不平衡、阻塞、堵转,线路板做三防处理便于恶劣环境使用

概述

  CNIK600E 电动机保护器适用于额定电压至 AC690V、额定电流至 AC800A、额定频率为 50/60Hz 的电动机。产品体积小,结构紧凑,安装方便,在低压控制终端柜和 1/4 模数及以上各种抽展柜中可直接安装使用,提高了控制回路的可靠性和自动化水平。

  CNIK600E 采用分体的产品结构形式,包括主体(保护测量控制功能模块)、互感器模块。根据需要选配功能模块成附件,与接触器、电动器等电器元件构成电动机控制保护单元、有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用 UI 煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。



符合标准




特点

■ 三相电流测量功能

■ 零序或漏电电流测量功能

■ 三相电压测量功能

■ 完备的电动机电压,电流保护

■ 辅助电源 AC85V-450V 支持无零线电机应用场合供电

■ 支持就地 / 远程通讯控制启停,正反转启动,Y/ △启动等多种启动

■ LCD 显示,保护控制参数现场设置

■ 简便灵活的安装 / 维护

■ 可与主流 PLC,DCS 联网

■ 可接入 MODBUS 现场工业总线实现网络通信

■ 按照继电保护标准设计执照

■ 线路板三防处理,支持恶劣环境下使用

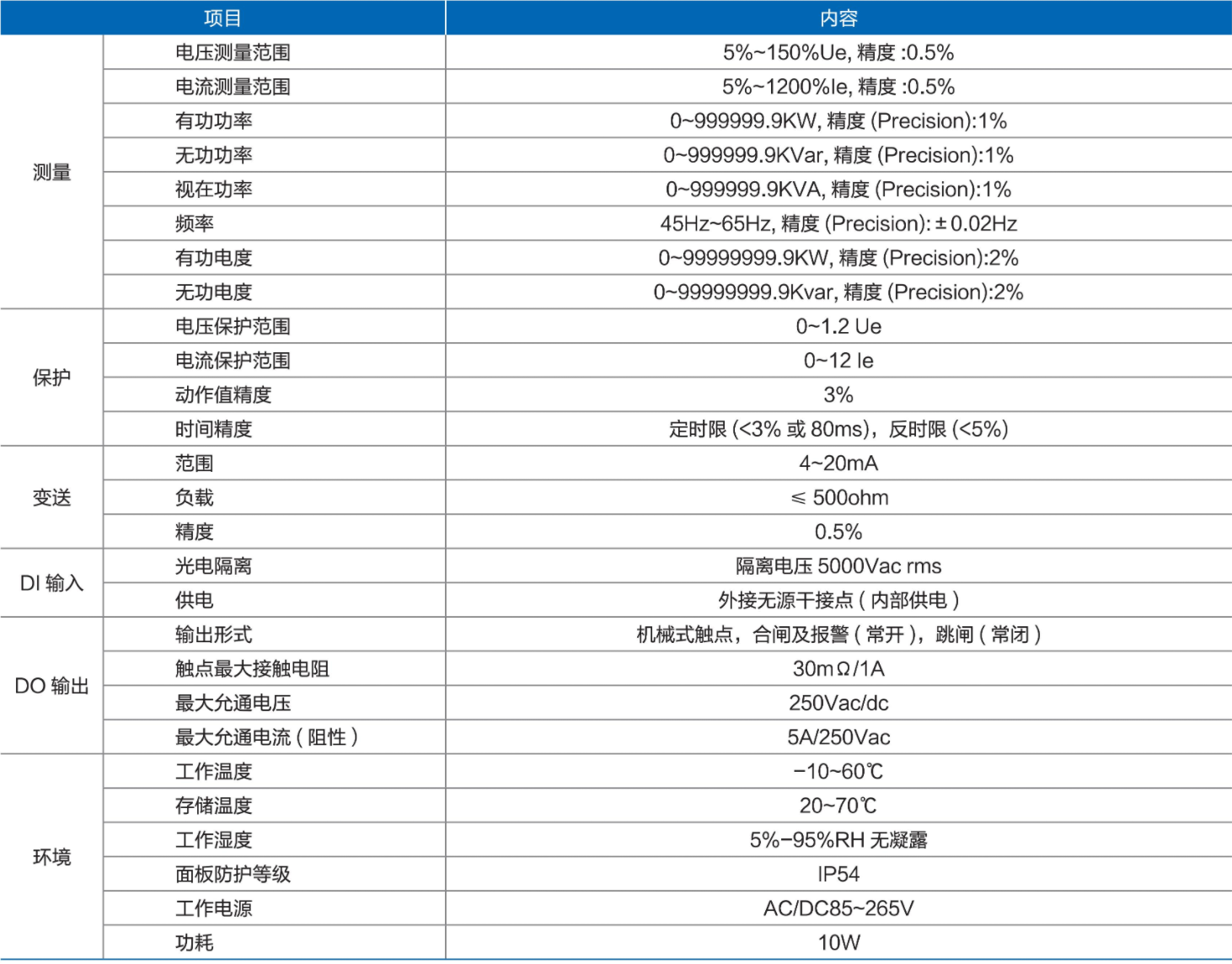

技术指标






功能及特点

■ 实时测量功能:Ua、Ub、Uc、Ia、Ib、IC、IO、P、Q、S、COSF、Freq、Ep、Eq

■ 开关量输入 :8 路开关量输入

■ 开关量输出 :4 路开关量输出

■ LED 指示 :3 路 LED 灯指示电机运行,故障及通讯

■ Ao 变送 :1 路 4~20mA 输出,负载≤ 500ohm

■ 通讯 :1 路 RS485,支持标准 Modbus-RTU

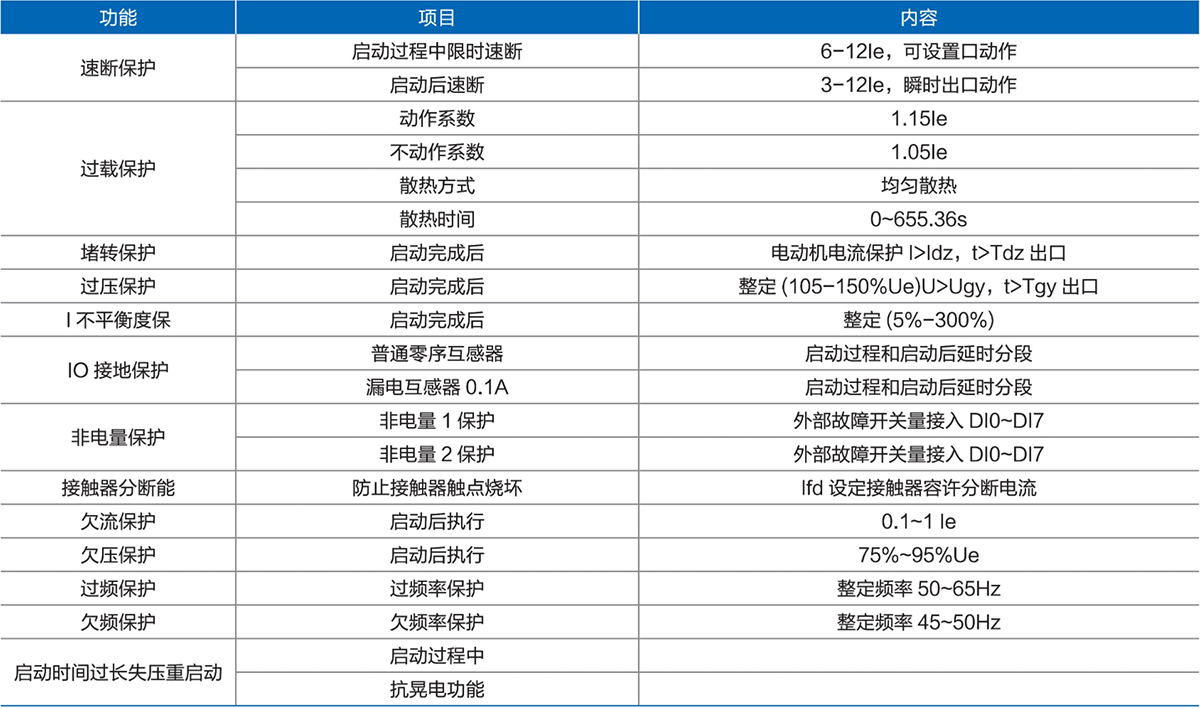

■ 继电保护

■ SOE 事件记录:50 条 SOE 事件记录

■ 电机启停方式空置率:支持就地 / 远方控制电机启停

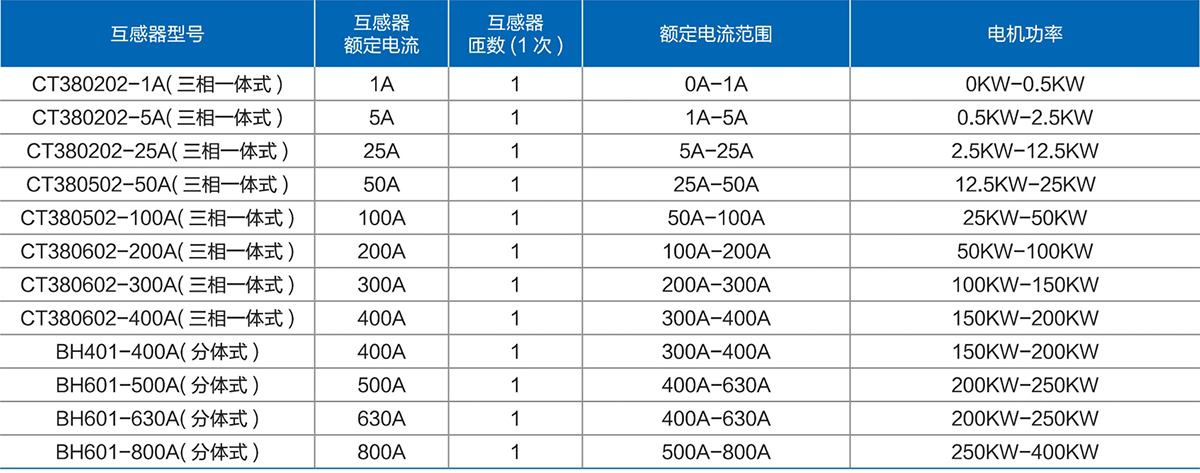

保护器额定电流选配

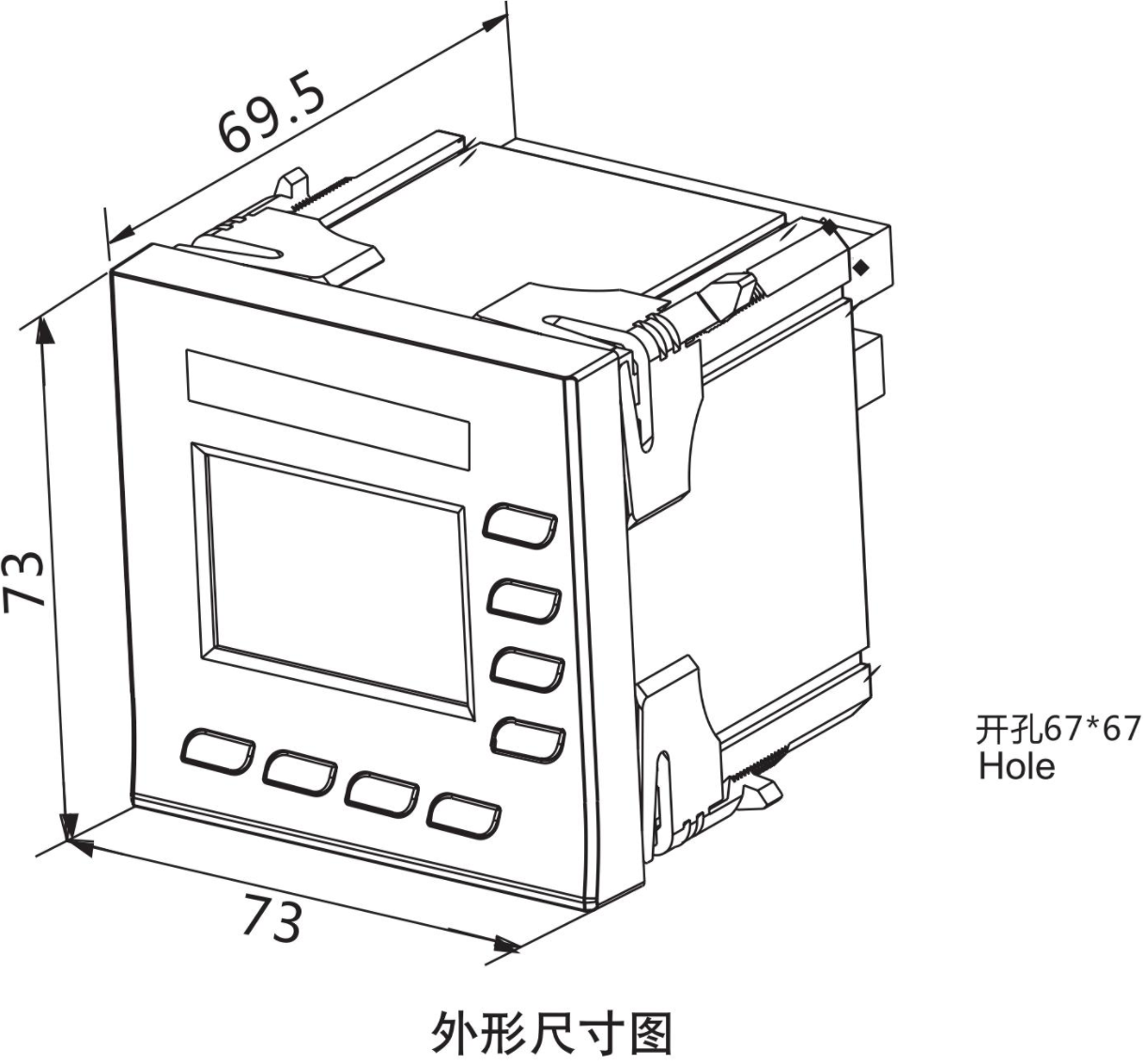

外形及安装尺寸

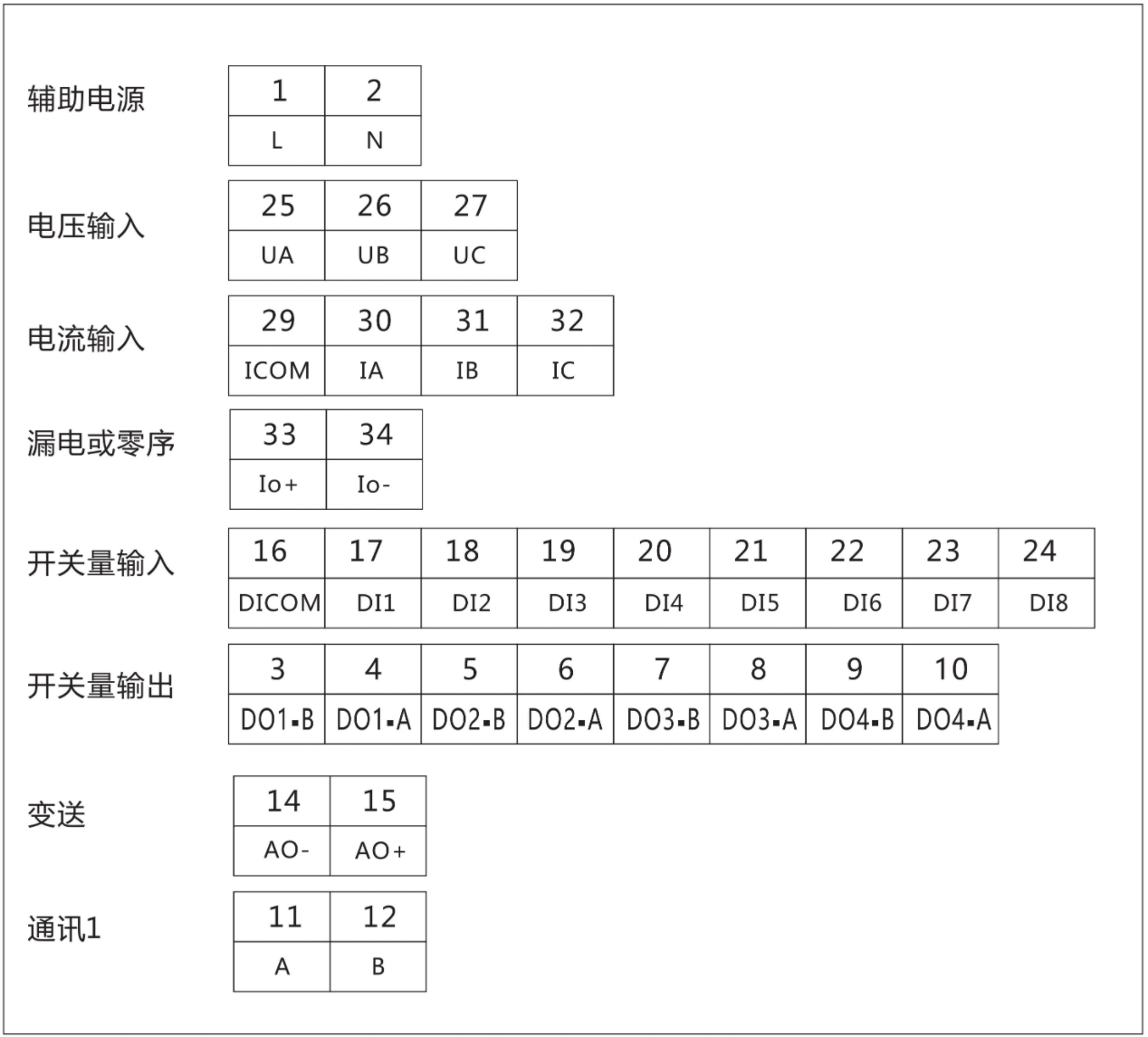

端子图
